Kalolisy a filtrační desky

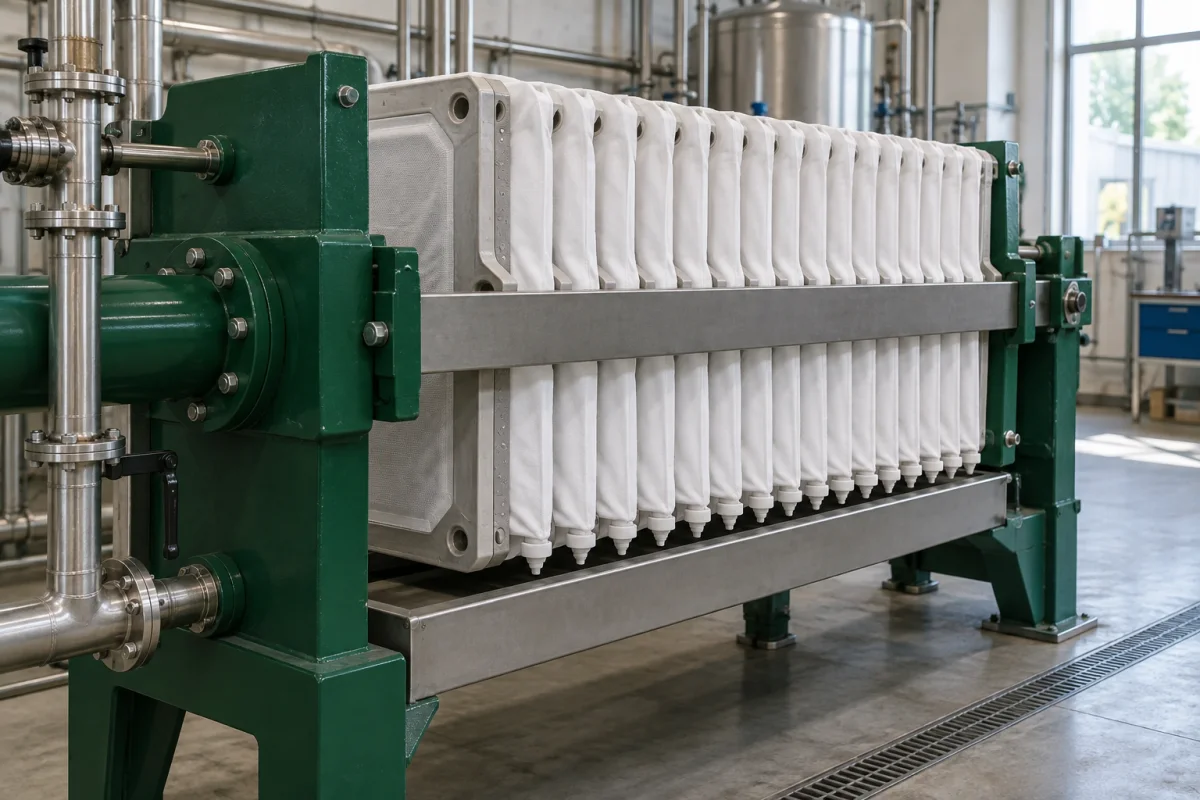

Kalolis odděluje pevné částice od kapaliny v opakovaném tlakovém cyklu. Desky vytvářejí komory, plachetka filtruje suspenzi a vznikající koláč se po cyklu vyjímá.
Jak probíhá filtrační cyklus
Zjednodušený průběh cyklu:
- desky se sevřou do paketu a vytvoří komory
- suspenze se čerpá do uzavřených komor
- kapalina prochází plachetkou a drenážní plochou desky
- pevné částice vytvářejí v komoře filtrační koláč
- po ukončení cyklu se paket otevře a koláč se odstraní
Rozdíly mezi typy kalolisů
Hlavní konstrukční varianty:
- rámové: samostatný rám a deska vytvářejí každou komoru
- komorové: pracovní prostor vzniká sesazením dvojice komorových desek
- membránové: pružná membrána po naplnění komory dodatečně stlačí koláč
Úloha filtrační desky
Deska vytváří komoru, nese plachetku a odvádí filtrát drenážními kanálky. Její rozměry a povrch určují objem komory, tlakové zatížení, těsnost i způsob uchycení textilie. Materiál desky se volí s ohledem na chemii, teplotu a mechanické namáhání procesu.
Deska a plachetka tvoří celek
Otvor, těsnicí plocha a způsob uchycení na desce určují možné provedení plachetky. Nesoulad může způsobit obtok suspenze, nerovnoměrný odvod filtrátu nebo rychlejší opotřebení. Obě součásti je proto třeba posuzovat společně.
Co ovlivňuje výsledek filtrace
Výsledek neurčuje samotný kalolis. Ovlivňuje jej suspenze, provozní tlak, plocha a objem komor, plachetka i délka jednotlivých fází cyklu. Cílem bývá vyvážit průtok, čistotu filtrátu a odvodnění koláče.
Co připravit pro návrh nebo výměnu
Pro základní posouzení pomohou tyto údaje:
- typ a velikost zařízení nebo výrobní štítek
- typ a rozměry desek včetně otvorů a uchycení
- charakter suspenze a požadovaný výsledek filtrace
- provozní tlak, teplota a chemické prostředí
- problém současného provozu nebo důvod výměny
Vyberte si rámový, komorový nebo membránový kalolis a odpovídající filtrační desky. Při výměně nebo opravě pokračujte na Servis filtračních desek; funkci plachetky vysvětluje samostatný výklad.
